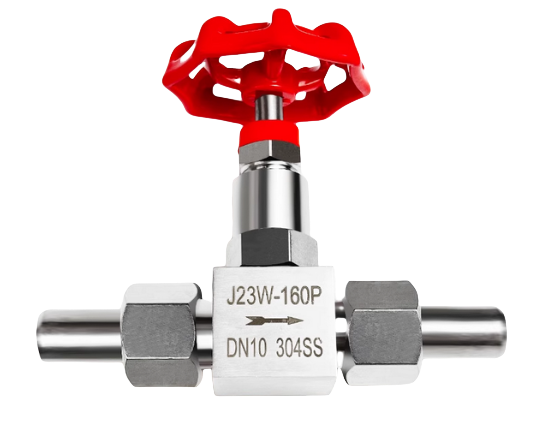

不锈钢外螺纹针型阀J23W-160P是电力、电气、机电设备工程、电控设备工程中应用Z多的阀门之一,由于其安装方便、制造合理、经济简单，所以大量使用在电力工程等管道中，本公司生产的J23W针型阀，外表美观,密封性能好，耐压高，拆装维护方便，深得广大新老客户的好评。
。
不锈钢外螺纹针型阀J23W-160P是电力、电气、机电设备工程、电控设备工程中应用Z多的阀门之一,由于其安装方便、制造合理、经济简单，所以大量使用在电力工程等管道中，本公司生产的J23W针型阀，外表美观,密封性能好，耐压高，拆装维护方便，深得广大新老客户的好评。
【详细说明】
特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 接管对焊连接
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质:水,油,气及腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
不锈钢外螺纹针型阀J23W-160P主要零件材料
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 焊接接管 Weld tube | 20# A105 SS304 SS304L SS316 SS316L |
2 | 平垫圈Plain washer | PTFE RTFE |
3 | 连接螺母 Connector Nut | 20# A105 SS304 SS304L SS316 SS316L |
4 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
5 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
6 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
7 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Ma and Graphite) |
8 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
9 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
10 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
11 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
12 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
13 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
主要性能规范：
型号 | 公称压力（MPa） | 试验压力PS（MPa） | 工作压力（MPa） | 工作温度（℃） | 适用介质 | ||
壳体 | 密封（液） | 密封（气） | |||||
J23W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤200℃ | 液化石油气水、油品等 |
J23W-40P | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J23W-160 | 16.0 | 17.6 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J23W-320P | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
主要连接尺寸：
ITEM NO. | 公称通径 DN Nominal bore | M | ? | L1 | L | H | D0 |
J23W/H-1 | DN6 | M20*1.5 | ?14 | 66 | 140 | 96 | 63 |
J23W/H-2 | DN10 | M24*1.5 | ?18 | 78 | 160 | 115 | 78 |
J23W/H-3 | DN15 | M30*2 | ?22 | 94 | 180 | 122 | 100 |
J23W/H-4 | DN20 | M36*2 | ?28 | 108 | 220 | 156 | 110 |
J23W/H-5 | DN25 | M39*2 | ?33 | 110 | 230 | 170 | 140 |
