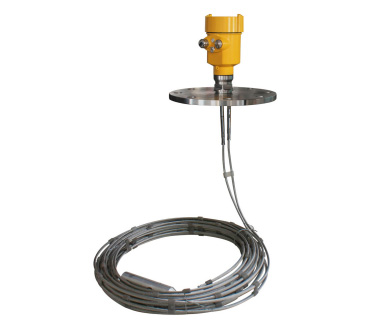

安装指南

在整个量程范围内确定缆或杆不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。另外需注意缆或杆不得与加料料流相交。

安装仪表时还需注意：最高料位不得进入测量盲区；仪表距离罐壁必须保持一定的距离；仪表的安装尽可能使缆或杆的方向与被测介质的表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合，仪表必须接大地。

安装方法

合理安装能确保仪表长期可靠而精确的测量：

导波雷达物位计可采用螺纹连接，螺纹的长度不要超过15mm，还可以采用在短管上安装。当安装短管直径在2″至6″则安装短管高度应≤100mm(螺纹及短管的长度越短，测量越稳定)，若安装短管较长，理想状态应将短管割短，或底部固定缆式探头及选用绝缘对中支架以避免缆式探头与短管末端接触。

Ø 干扰的优化

² 干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果。

² 旁通管及导波管（仅适用于液体）对于粘度不大于500cst，可采用旁通管或导波管来避免干扰。

Ø 低介电常数液体的安装

   对于介电常数大于1.3，粘度≤500cst且不易产生粘附的介质，可将导波雷达安装在导波管中测量，其特点如下：

² 卓越的可靠性、高精度

² 可用于介电常数≥1.3的任何介质，测量与介质的导电性无关

² 罐内障碍物及短管尺寸不影响测量

Ø 腐蚀性介质测量

如果测量腐蚀性介质，可选用杆式或缆式探头套PTFE、PFA套管进行测量。

Ø 卧罐及立罐上的安装

² 杆式探头最长可到6米，对于测量距离超过6米的储罐，可选用4mm缆式探头

² 安装及固定方式同固体粉仓测量

² 距罐壁的距离大于等于300mm，一定避免探头接触罐壁

² 选择探头长度时，注意探头底部距罐底大于30mm

² 如果罐内障碍物比较多或过于靠近探头传感器时，可安装导波管进行测量

Ø 安装特别说明:

² 对于现场使用中缆绳过长的导波雷达，需要截取掉多余部分的缆绳，以保证正确的测量，不能将缆绳进行打结、缠绕或依附在于别的物体上。

在截取缆绳时，首先要切断仪表电源，拆下缆绳，卸掉重锤上的螺丝，从缆绳最底部进行截取，裁切完成后需要重新装上重锤，待仪表安装完好后再接通电源并重新设置参数。

² 对于带套管的缆式导波雷达，在遇到缆绳过长时,不得自行截取，需返回原厂进行截取。

² 对于安装在导波管内使用的导波雷达液位计，需采用绝缘支架固定雷达探头，保证雷达探头（杆/缆）与导波管同心，否则雷达波形会产生震荡而影响测量。

Ø 注意事项

² 安装在导波管中的导波雷达一般选用杆式探头传感器，安装时杆式探头上应安装绝缘同心支架，保证杆式探头与导波管同心，否则将产生很强的虚假回波。

² 当测量范围超过杆式探头的最大测量范围时，应选用缆式探头的导波雷达，此时导波管的直径应大于或等于6〞 (DN150)，否则将产生很强的虚假回波。
