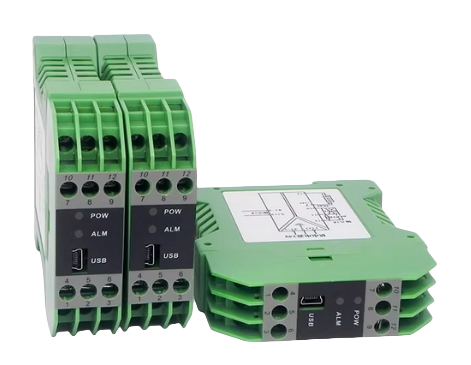

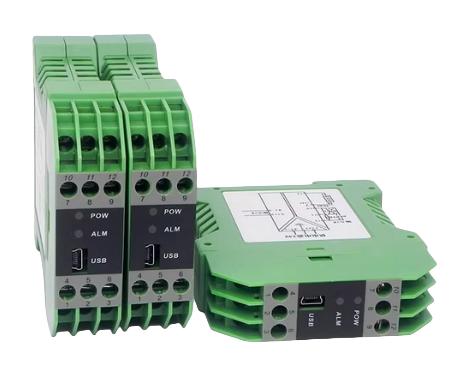

‌导轨式温度变送器‌是一种将温度传感器（如热电阻和热电偶）的信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统的仪器。

特性

● 二线制或三线制热电阻温度信号输入，隔离变送输出。

● 智能化，可进行现场组态设定。也可选择固定的热电阻类型和温度量程范围输入。

● 带有工作电源指示灯。

● 单通道，一路输入一路输出，输入回路短路保护。

● 即插即拔式接线端子，DIN导轨卡式安装。

描述

①LCWB8082热电阻信号输入隔离器，是将热电阻信号经本隔离器转换为与温度成线性的直流信号隔离输出至控制系统或其它智能仪表。

②智能化的热电阻信号隔离器。可通过计算机对热电阻类型和量程范围进行组态设定。

③本隔离器需要独立供电，供电电源－输入回路－输出回路之间电磁隔离。

特性● 热电偶温度变送隔离输出。● 输出电流信号4~20mA。● 输出回路供电12~35V。● 智能化，可进行现场组态设定。也可选择固定的热电偶类型和温度量程范围输入。● 模块化表芯设计，无需零点和满度调节，自动动态校准零点、温度飘移自动补偿。● 带有工作电源指示灯。● 单通道，一路输入一路输出，输入回路短路保护。导轨式温度变送器● 即插即拔式接线端子，DIN导轨卡式安装。

描述

①热电偶或毫伏信号输入隔离器， （输出回路供电） ，将现场的热电偶或毫伏信号隔离转换成直流信号4~20mA，传送至控制系统或其它单元组合仪表。

②主要用于既要保持独立供电型的优越性能，又能满足具有输出回路供电功能的DCS、PLC系统。

③智能化的热电偶信号隔离器。可对热电偶类型和量程范围进行组态社定。

③本隔离器具备独立供电方式和输出回路供电接口要求，供电电源－输入回路－输出回路之间电磁隔离。

产品型号

LCWB8911

●型号规格（代码）

代码是指明信号输入或输出的量程范围，用户订货时可自由选定（见选型谱）

● 工作电源

电源接线：独立的接线端子13－，14+，可带电拔插

电源电压：20~35VDC

电流损耗：24VDC时，<60mA

电源指示：得电时 LED 灯亮：绿色

● 输入回路

输入通道：端子1、2、3接热电偶；1和2短接Cu50

输入热电偶类型：K；E；S；B；R；T；N；W；J等各型热电偶

可选输入毫伏信号：－5～60mV；或指定毫伏电压量程

● 输出回路

输出通道：端子11-、12+ 接线 （参见端子接线图）

输出电流（Io）：4～20mA

输出回路供电电压 （Uo）：12～35V

电压跌落（Ud）：5V

电流输出时允许负载：RL≤（Uo-Ud）/Io

纹波（Vp-p）：<10mV

● 性能指标

标准精度：±0.2%FS（测量范围3～5mV时，精度为±0.3%FS） 温度漂移：±0.015%/℃

响应时间：≤1s（0 → 90%）

稳定时间：≤3s

电源电压变动影响：±0.1%（允许电压范围）

负载电阻变化影响：±0.1%/250Ω

温度补偿范围：－5～60℃

冷端温度补偿误差：每 20℃误差1℃

通道隔离：输入－输出－电源之间隔离

绝缘电阻：≥100MΩ/500V DC（AC）

隔离能力：1500VAC/1分钟50Hz

抗电磁兼容性：符合IEC61000相关抗电磁标准

● 环境参数

工作温度：0～+60℃

储运温度：－20～+80℃

环境湿度：5～+95%RH（无冷凝）

● 结构及外形尺寸

结构： 卡装式；模块化表芯；ABS材质机壳；拔插式端子

外形尺寸：W16×H116×D110（mm），参见外形尺寸图

整机重量：约110g

● 安装

1、35mm 标准 DIN 导轨卡式安装。

安装时请注意卡位稳定、牢固。

2、尽可能垂直安装，以利于仪表内部热量散发。

● 典型应用

1、用于向现场变送器提供配电电压

并将信号输入信号隔离转换。

2、连接至现场的设备：

二线制或三线制非智能变送器有源电流号。

3、连接至控制系统（或其它单元组合仪表）：

各款 DCS/PLC 的AI卡，接收电流或电压信号。
