LC3051型智能差压变送器是我公司生产的采用电晶硅压力检测元件，传感器经高性能电子放大器将压力信号转换成4～20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸汽等介质的差压与压力，以及与差压有比例关系的液位、流量及密度等数据。LC3051型智能差压变送器采用智能主板，具有HART协议通讯功能。可与HART手操器进行通讯，实现远程设定与监控等功能。也可以通过按键方式实现现场调零、组态等操作。

一、智能差压变送器的组成及原理图：

智能差压变送器由智能传感器和智能电子板两部分组成，智能传感器部分包括：电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成；智能电子板板部分包括：微电脑控制器及外围电路组成，完成压力信号到4～20mADC的转换。

 二、技术参数：

1. 性能规格：（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片。）

（1） 参考精度：

数字、智能：±0.1%校验满量程；

（2）稳定性：

数字、智能：12个月，±0.1%URL；

（3）环境温度影响：

数字、智能：零点误差：±0.1%URL/56℃、总体误差：±(0.1%URL+0.18%校验量程）/56℃；

（4）振动影响：在任意轴向上，200Hz下振动影响为±0.05%URL/g

（5）电源影响：小于±0.005%输出量程/伏特。

（6）负载影响：没有负载影响，除非电源电压有变化。

（7）电磁干扰/射频干扰（EMI/RFI影响）：由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。

（8）安装位置影响：

零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。

2. 功能规格：

（1）测量范围：0～0.125～41370KPa

（2）零点与量程：

数字、智能：可用本机量程和零点按钮调整，或用HART手操器远程调整；

（3）零点正、负迁移：零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于小量程。

（4）输出：

①数字、智能：4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用

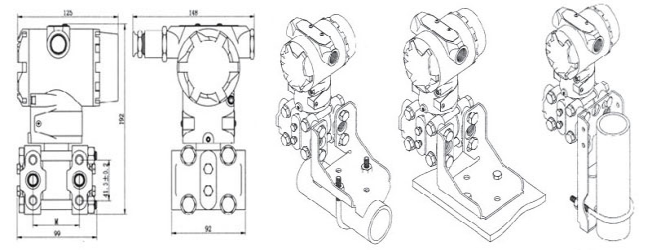

三、差压变送器外形尺寸图及安装图：

四、智能差压变送器选型表：
