WRNK-187手柄式铠装热电偶

当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表。

产品详情

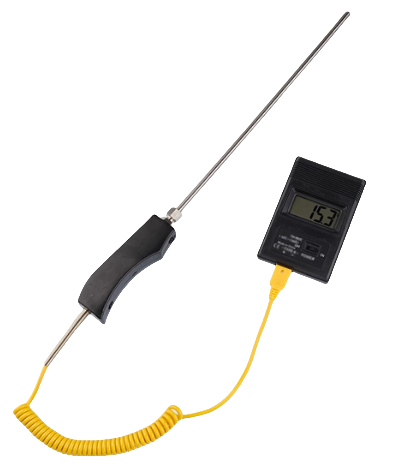

WRNK-187手柄式铠装热电偶

WRCK-187，WREK-187，WRNK-187无固定装置手柄式铠装热电偶，可为双支

热电偶简介

热电偶主要技术参数

◆测量范围：0-1800℃。

◆热电偶类别：铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍。

◆热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法，置入深度以及被测介质的流速和种类等有关。

◆热电偶绝缘电阻（常温）：常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15~35℃，相对湿度45%，大气压力86~106kPa

热电偶工作原理

当有两种不同的导体，其两端相互焊接时，两结点处的温度不同，一端温度为测量端或工作端，另一端温度为自由端或冷端，当两端温度存在温差时，就会在回路时产生热电流，配上显示仪表，仪表上就能显示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端或工作端的温度升高而增长，热电偶的热电动势的大小只和导体材质及两端温差有关，和导体的长度

W	R	3	K	-	6	7	8	9
W	温度仪表
	R	热电偶
		3 测温元件材料	N：镍铬—镍硅（K分度） E：镍铬—铜镍（E分度） C：铜—铜镍（T分度）
			K	铠装式
				-
					6 安装固定形式	1：无固定装置式 2：固定卡套螺纹(或固定螺纹式) 3：可动卡套螺纹 4：固定卡套法兰式 5：可动卡套法兰式
						7 接线盒形式	0：简易式 2：防溅式 3：防水式 8：手柄式或小接线盒式 9：补偿导线式
							8 工作端形式	1：绝缘式 2：接壳式 7：接壳式（针对手柄式） 8：绝缘式（针对手柄式）
								9 多对式	3：3对 4：4对 5：5对 6：6对 7：7对

WRNK-131表示K分度无固定装置带防水接线盒，绝缘式铠装热电偶

WRCK-187表示T分度无固定装置手柄式，接壳式铠装热电偶

另外订购时还需提供插深，使用温度，偶丝直径及材质等参数

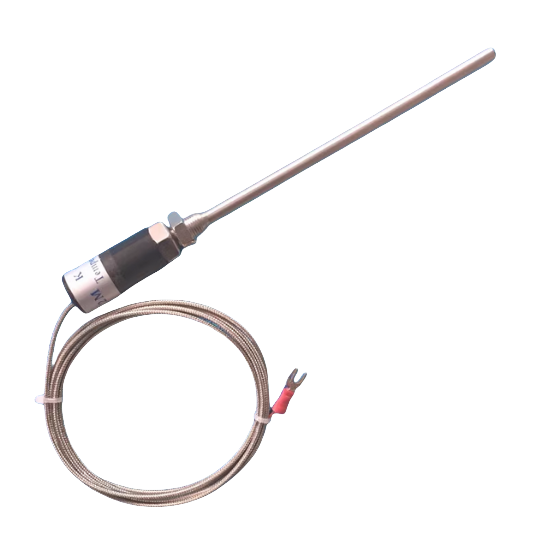

◆无固定装置手柄式铠装热电偶
