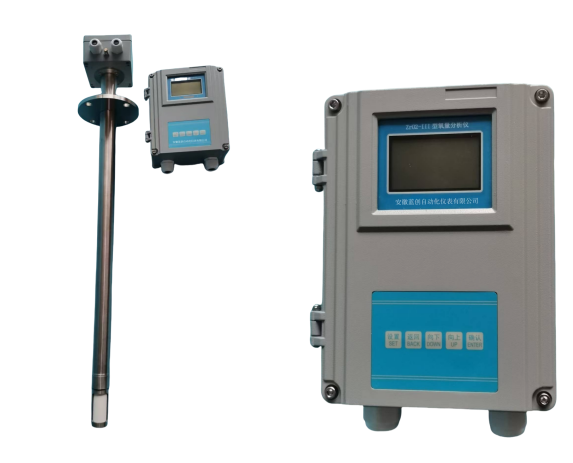

氧化锆氧量分析仪由转换器和氧化锆探头两部分组成，它不需要采样设备及辅助设备，氧探头直接插入炉膛或烟道内，能快速准确地反映炉内燃烧时的即时氧含量，并输出与氧含量成正比关系的电信号。转换器是一台以89C55微处理器为核心组成的智能化仪表，通过软件实现仪表大部分功能，如参数的修改、上下限报警设定、标准气在线校准，历史数据存储、实时数据传输等，使用维护十分方便。

本仪表适用于各种锅炉、窑炉、热处理及石油化工、发电厂等需用煤、油等物质加热燃烧的炉膛及烟道中氧含量的测量，如与自控装置配套使用，可及时有效的控制烟道档板、油门、风门等，对提高燃烧热效率、节省能源、减少污染有显著作用。

1 技术指标

1.1 测量范围：0.1～100%O₂

1.2 精度：±2%FS

1.3 重复性：1.5%FS

1.4 零点漂移和量程漂移：≤±2%FS/2d

1.5 响应时间：T₉₀≤5s

1.6 输出信号：4～20mA(负载电阻≤750Ω),与输出信号对应的测量范围为:

0.1～5%、0.1～10%、0.1～25%

标准RS-232接口

1.7 测量值报警上、下限设定：上、下限设置值可在与输出信号相对应的测量范围内任意设定，报警接点容量为交流220伏，1安

1.8 温度控制精度：700℃±2℃

1.9 升温时间：～30min

1.10 功耗：<80W

1.11 样气温度(氧探头插入点温度)：<650℃

1.12 工作环境温度：转换器：-5～50℃，探头：-10～80℃

1.13 探头长度：0.4m、0.6m、0.8m、1.0m、1.2m

1.14 转换器外形尺寸、开孔尺寸

外形尺寸(盘式)：144×144×350mm            (宽×高×深)

开孔尺寸(盘式)：138⁺¹×138⁺¹mm  (150⁺¹x75⁺¹mm)

外形尺寸(壁挂式)：240×295×164mm(宽×高×深)

开孔尺寸(壁挂式)：203⁺¹×273⁺¹mm

2仪表的安装

2.1 氧探头的结构

氧探头由防尘装置、防爆网、氧化锆管、加热炉、热电偶、气体导管、接线盒以及壳体等主要部件组成。整个装置采用全封闭型结构，以保证其密封性能，提高使用寿命。

防爆网用网状不锈钢材料制作，能耐高温、耐腐蚀，并起到缓冲气样的作用。对粉尘型氧探头，为得到更好的过滤效果，加装了筒式过滤器。

氧化锆管是该氧探头的核心 ，由它产生氧浓差电势信号，使用时应注意避免剧烈震动，以免损坏。

    氧探头内加热炉的作用是提供氧化锆元件正常工作所需的温度，为延长加热炉的寿命，在工艺上作了特殊的处理。因检测器本身带有加热装置，从而在低于650℃的环境中能正常工作。

气体导管是由固定在支架上的两根不锈钢管制成，它在接线盒的盒体上连接着两只进气嘴（参比气、标准气），其中“参比气”接嘴在一般情况下敞开与空气接通，只有在污染严重的环境中才考虑使用较纯净的空气作为参比气。“标准气”接嘴主要用于标定检测器时使用，通常情况下应将此嘴密封。

2.2 探头的安装

2.2.1 探头的安装场所必须满足下列条件

● 避开震动场合

● 气体温度要在仪器规定范围内

● 环境温度要在仪器规定范围内

● 接线盒要避开高辐射热源

● 避开腐蚀性气体

● 要有足够的工作空间

2.2.2 取样点的位置选择

● 取出的气样能快速反映工艺状态的变化情况，即气体要有代表性

● 取样点的温度、压力、流量等参数不应变化太大

● 取样探头长度应达到烟道中心部位，至少不能少于烟道直径１/３

● 切忌在管道、烟道底部开口取样

● 取样点附近炉膛、烟道应无泄漏，否则将造成分析误差

● 要选择在易于维护、检修的地方

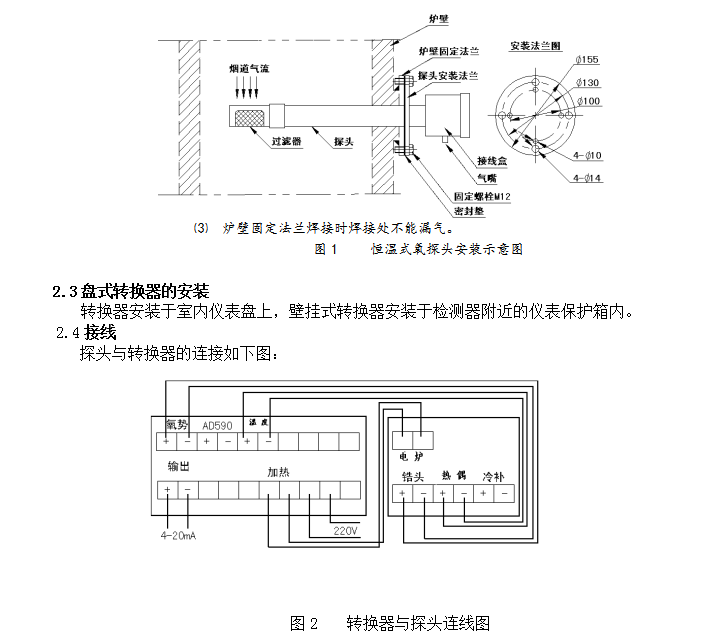

2.2.3 安装

取样点位置选好后，在炉壁或烟道上开一个φ80mm的孔，将炉壁固定法兰对准后焊接到装置上。安装时，在炉壁固定法兰与氧探头法兰之间垫上2～4mm厚的石棉橡胶垫，旋紧4个M12的螺栓，使其不漏气即可。

氧探头在安装时要注意：

⑴ 水平安装，倾斜角不超过5度；

⑵ 接线盒上两个气嘴方向朝下；

接线时应考虑下列要求：

● 接线前要切断转换器电源，转换器外壳一定要接地，以确保安全

● 根据转换器、探头安装地点的环境温度选择电源电缆和信号电缆

６０℃以下，选用聚氯乙烯铠装和屏蔽控制电缆

６０℃～８０℃，选用耐热的聚氯乙烯铠装和屏蔽电缆

８０℃～１５０℃，选用硅橡胶玻璃纤维绝缘电缆

信号电缆的横截面１.２５mm²，电源电缆的横截面２mm²

● 选择合适的电缆使氧探头和转换器之间的电缆电阻小于１０Ω

● 全部电缆接线端尽量安装卷压型无锡接线片，使电缆和端子的连接牢固可靠

● 应注意，在环境温度超过６０℃的地方均不能使用塑料的绝缘套管和绝缘带，因为它们不耐高温

● 合理安排接线，确保干扰信号不串入信号通路

⑴ 尽可能地把信号线和电源线分开敷设

⑵ 信号应选用屏蔽电缆，将它的屏蔽层接地

⑶ 将转换器接地端和大地相连

● 锆管电势、热电偶信号线都是具有极性的信号线，安装时要认准信号的极性正确连接，热电偶信号线应选择与所用电偶(K分度)相配的补偿导线。

● 氧探头的引线长度要留有余地，以不断开引线能将氧探头从装置内抽出为宜

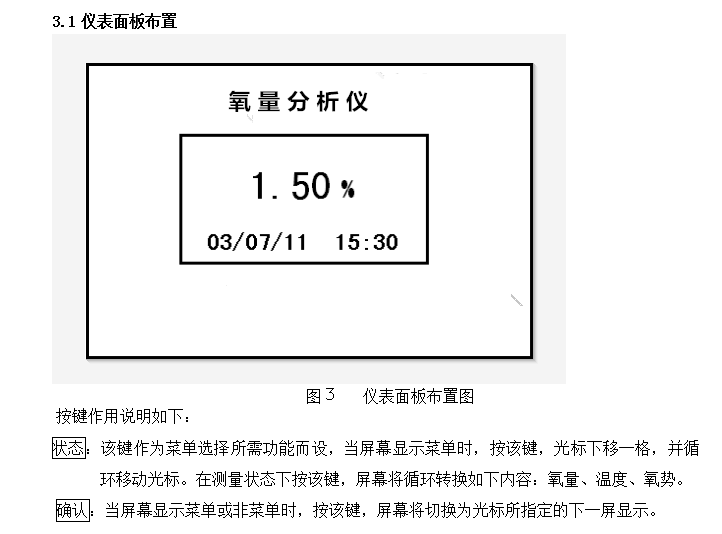

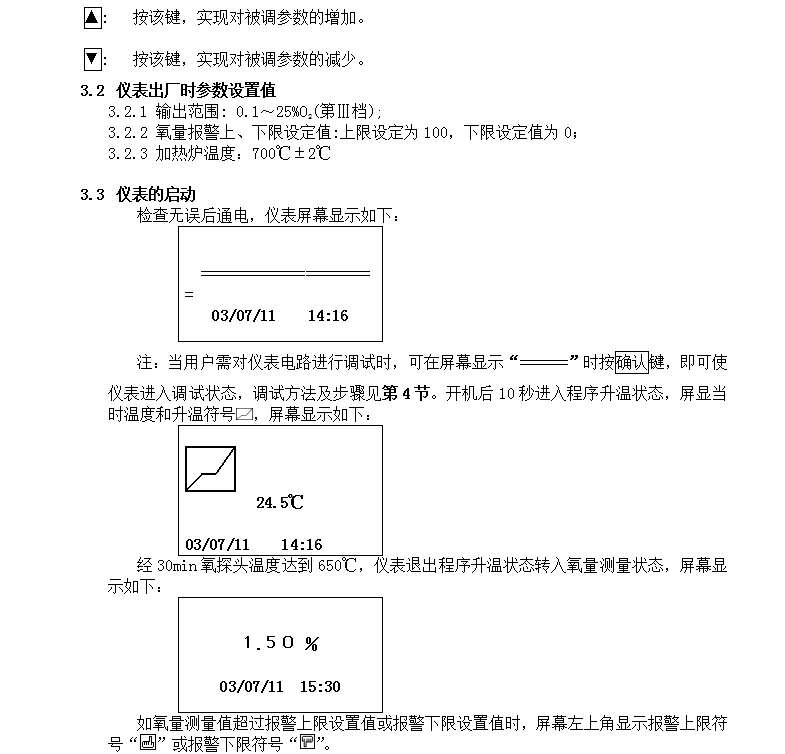

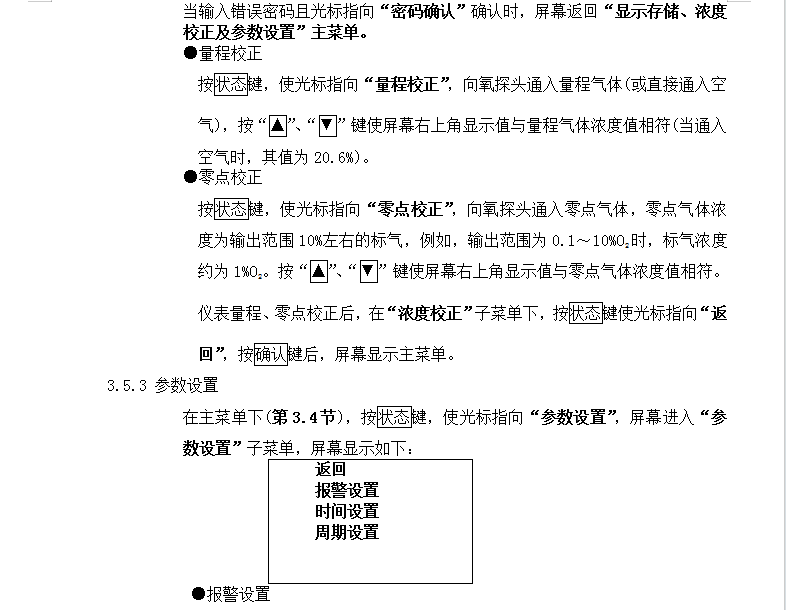

3仪表的使用

本仪表无可调整元件，所有参数均由软件存储，因此开箱后只需检查有无部件松动，检查无误后即可通电运行,必须注意：仪表外壳应有良好的接地！

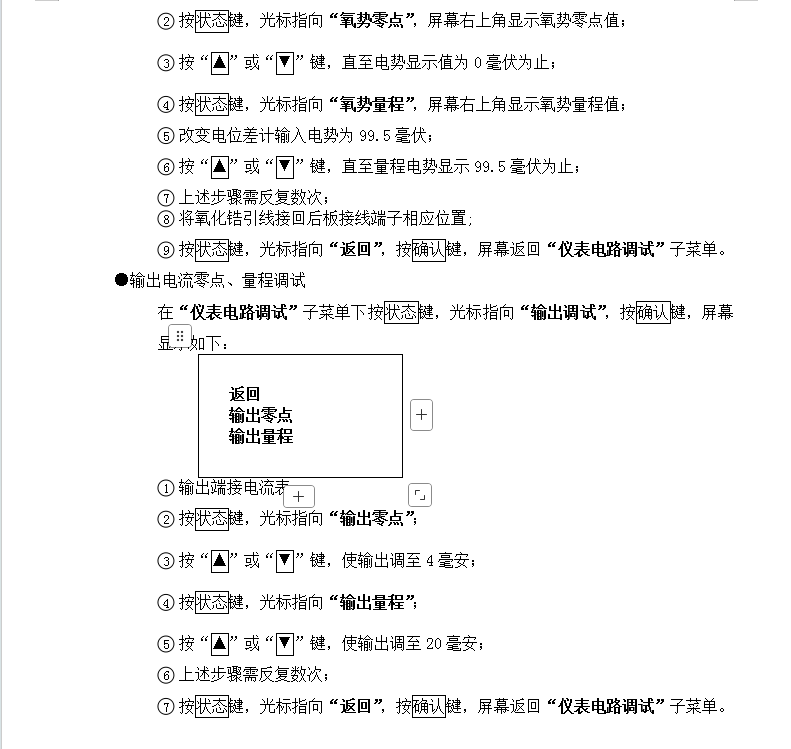

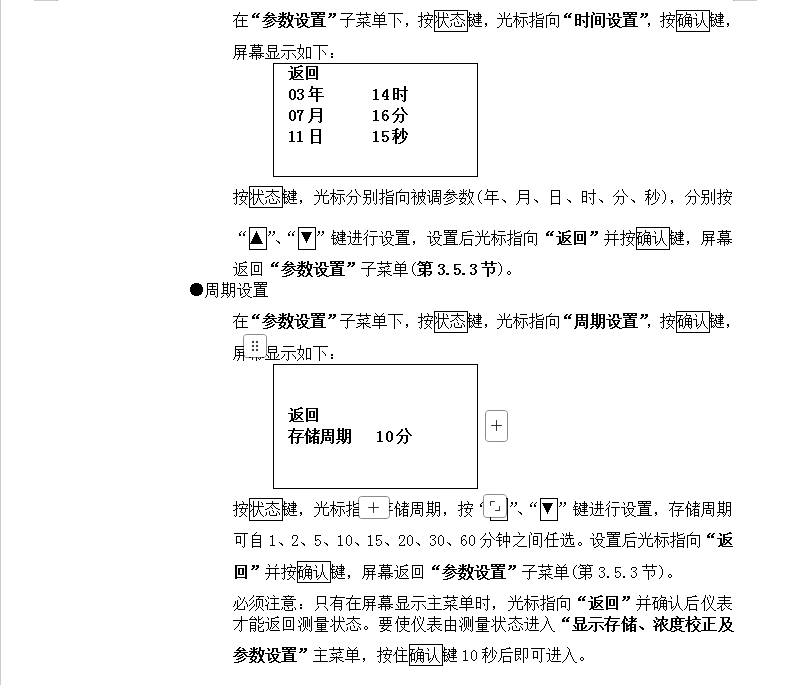

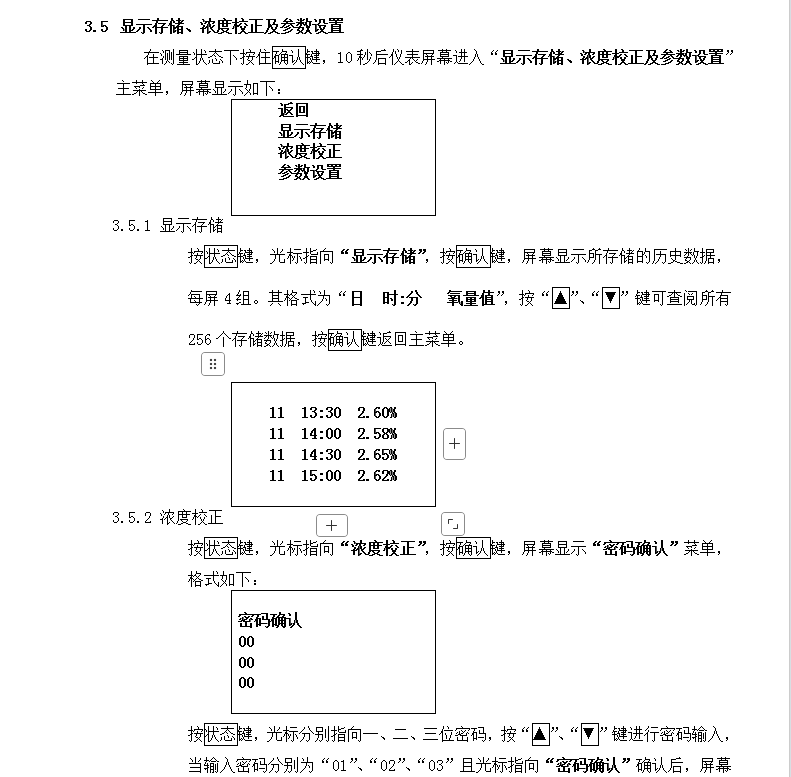

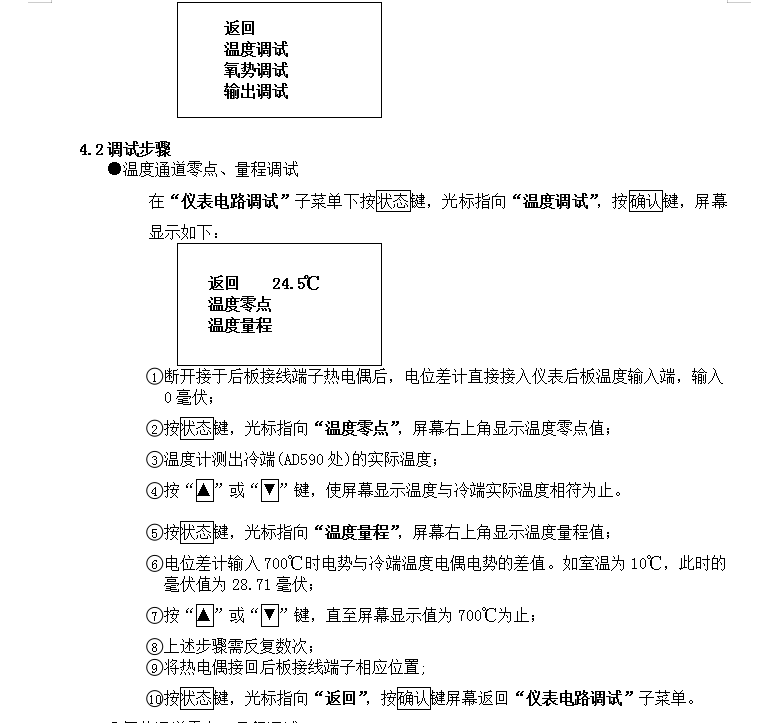

6仪表的日常维护

维护内容、维护周期见下表：

7仪表成套性

⑴     转换器   1台

⑵  探头    1支

⑶   使用说明书  1份

⑷     出厂合格证  1份

附录一　

    氧浓度一浓差电势对照表（０．１─２５％）

                  计算条件：参比气氧浓度２０．６％，工作温度７００℃

附录二　　

        镍铬─镍硅热电偶分度表

          分度号：Ｋ　　　　　（自由端温度为０℃）
